【集合住宅必見】レンジフードの連動ダンパーの種類と交換時の注意点

このページでは、連動ダンパーの種類と交換時の注意点について詳しく解説します。

ダンパーとは？

ダンパーとは、レンジフードや換気設備に取り付けられる逆流防止用のフタのような部品で、外気や煙、臭いが室内に戻らないようにする役割を持っています。設置される場所はレンジフード本体の排気口だけでなく、給気のための吸気口やダクトの途中、出口付近などさまざまです。

仕組みとしては、通常は閉じた状態にあり、レンジフードを運転すると排気の圧力で開き、停止すると再び閉じて外気や虫の侵入を防ぎます。一般的なものは風圧で自然に開閉するタイプですが、強風やビル風の影響で完全に逆流を防げないこともあります。そこで、より確実に閉じるためにバネの力を利用した機械式ダンパーや、レンジフードのスイッチに連動してモーターで開閉する電動ダンパーも使われています。特に集合住宅や高気密住宅では、この電動ダンパーが採用されるケースが多く見られます。

つまりダンパーは、換気をスムーズにしつつ不要な外気の侵入を防ぐための仕組みであり、設置場所や建物の環境によって適した種類が選ばれているのです。

主なダンパーの種類

ダンパー（電動ダンパー）

ダクトの接続口についているタイプです。
通常は排気の風圧で開閉しますが、高層住宅では外部からの風に負けて開いてしまうことがあります。

👉 これを防ぐのが電動ダンパーで、電気制御で開閉する仕組みです。

通気用電動ダンパー

リビング壁などに設置され、室内が負圧にならないよう吸気を確保するためのものです。

👉 他の電動ダンパーと同様、交換時には制御可能な機種を選択する必要があります。

中間ダクト用ダンパー

本体ではなく天井内のダクト途中に設置されるタイプです。
スイッチ連動で開閉しますが、天井内部のため故障時は大掛かりな工事が必要になるケースが多いです。

👉 特に公団住宅などでよく見られます。

集合ダクト用連動ダンパー

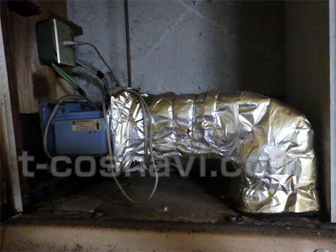

青い部分が電動ダンパーで、集合ダクトのつなぎ込み口となっています。

レンジフードのスイッチで制御され、集合ダクトからの煙や匂いの逆流防止に使われます。

集合ダクトの見分け方と交換時の注意点

集合住宅のレンジフードを交換する際には、その建物が「集合ダクト方式」かどうかを確認することが非常に重要です。誤った判断で工事を行うと、排気不良や建物全体の設備トラブルにつながる恐れがあります。

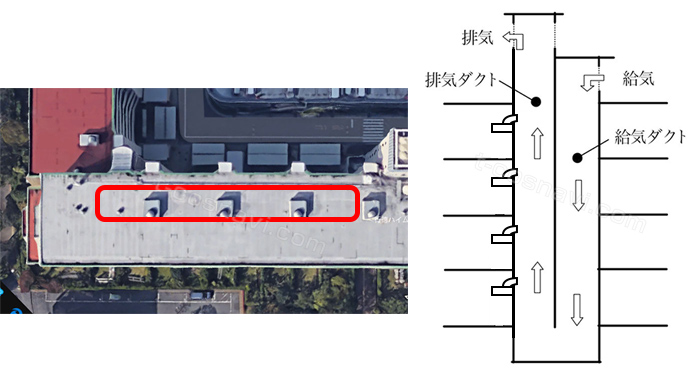

集合ダクト方式の目安

以下のような外観上の特徴が見られる建物では、集合ダクト方式の可能性があります。

• 各住戸の外壁に個別の排気口が見当たらない
• 屋上に煙突状の突起（共用排気口）が設置されている

これらはあくまで「目安」であり、外観だけで確実に判定できるものではありません。

交換時の注意点

集合ダクト方式の建物では、各住戸のレンジフードが共用の排気経路につながっています。
そのため、対応していないレンジフードを取り付けると以下のような問題が発生する恐れがあります。

• 排気が逆流して他の住戸に臭いや煙が流れ込む
• ダクト内の圧力バランスが崩れ、排気がうまく流れなくなる
• 建物全体の換気性能に悪影響を及ぼす

必ず確認すべきこと

• 管理組合や管理会社に「集合ダクト方式かどうか」を確認する
• 集合ダクト対応のレンジフードを選定する
• 施工は必ず集合ダクトに精通した業者に依頼する

換気扇シャッター

換気扇や換気扇タイプに採用される方式です。
通常は自由に動き、換気扇の風圧で開きます。しかし強風の日にはパタパタと音を立てたり、風が侵入しやすくなる問題があります。

👉 これを解消するため、電動式で開閉するタイプや、機械的にロックをかけるタイプがあります。

ダンパー種類と交換難易度 早見表

電動ダンパー付きの交換は対応機種の選択が必要

電動ダンパーは本体で制御する必要がありますが、通常のレンジフードには制御機能がありません。
そのため、既存に電動ダンパーがある場合は、必ず対応機種を選ぶことが必要です。

ダンパーの寿命とメンテナンス

風圧ダンパーやシャッターは 10〜15年程度で劣化しやすい

故障のサイン：

• パタパタ音が大きい
• 強風時に隙間風を感じる
• 電動ダンパーが動作しない／閉まらない

まとめ

• ダンパーには 風圧式・電動式・中間ダクト式・通気用 がある
• 集合住宅では 集合ダクト方式かどうかを必ず確認
• 電動ダンパー付きなら 対応機種を選ばないと動作しない
• 故障時は放置せず、専門業者へ相談するのが安心
